Produkt-highlights for OV-serien:

  • Absolut frit produktflow → Intet tryktab + ingen tilstopninger!
  • Bedste pris-/ydelse!
  • Højeste sikkerhed → ingen bevægelige dele!
  • Dobbeltsidig lukning → slangemembranen har de højeste standtider!
  • Perfekt til regulering og dosering!
  • Sikkerhedsstilling-Fail close!

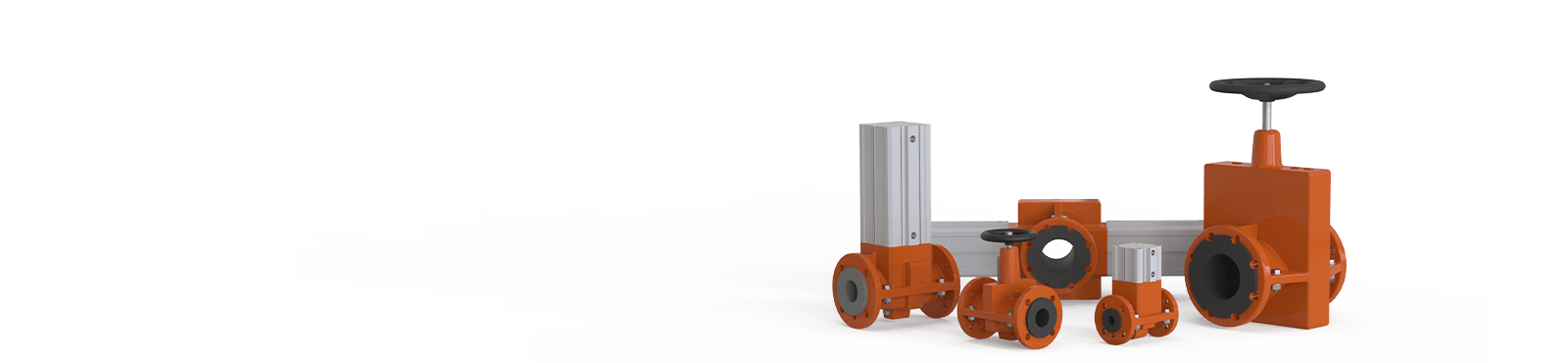

Mekanisk klemmeventil serie OV

Ventiler serie OV leveres i dimensionerne DN15 til DN250.
De leveres som standard med flangetilslutning efter DIN EN 1092 PN10.

Klemmeventil serie OV type M Klemmeventil serie OV type P Klemmeventil serie OV type PA2 Klemmeventil serie OV type P2

Opbygnngen omfatter membran, hus og drev. Klemmeventil membran er som standard forbundet direkte med lukkemekanikken og bliver derved tvangsstyret. Kun membranen i mekanisk klemmeventil serie OV har kontakt med produktflowet (driftsmedie).

Materialer i klemmeventil serie OV

Et udvalg af forskellige elastomerkvaliteter på membran (f.eks. naturgummi, neopren, nitril, EPDM) sørger for et meget bredt og næsten uendeligt anvendelsesområde.

Drevvarianter mekanisk klemmeventil serie OV

Som drev kan der vælges mellem en manuel håndhjulsvariant type M (DN15-DN250) eller en enkeltvirkende fjederkraftlukkende pneumatikcylinder-variant type PA/PA2 (DN15-200).  Fjederkraftlukkende pneumatikcylindervariant type PA er forsynet med en pneumatikcylinder (DN15-DN50), type PA2 er forsynet  med to pneumatikcylinndre (DN65-DN200).

Herudover kan der leveres en dobbeltvirkende pneumatikcylindervariant type P/P2 (DN15-DN250). Den dobbeltvirkende pneumatikcylindervariant type P (DN15-DN50) er forsynet med en pneumatikcylinder, type P2 er forsynet med to pneumatikcylindre (DN65-DN250).

Hus+cylinder: Aluminium

Maksimale driftstryk i klemmeventiler serie OV

Type M:
DN15-DN100: 5 bar
DN125-DN200: 3 bar
DN250 : 2 bar

Type PA/PA2:
DN15-DN032: 5 bar
DN40-DN150: 3 bar
DN200 : 2 bar

Type P/P2:
DN15-DN150: 5 bar
DN200 : 4 bar
DN250 : 2 bar

Industriområder, mulige anvendelsesområder:

  • Landbrug
  • Papirindustri
  • Tabakindustrie
  • Metalindustri
  • Mineindustri
  • Genbrugsindustri
  • Affaldsindustri
  • Kemi
